防爆電機的安裝方式、尺寸的代號都是國內外統(tǒng)一使用的，所有防爆電機業(yè)內人員只要把安裝方式、尺寸代號記牢就能夠熟練的掌握了。接下里給大家講解防爆電機安裝方式、尺寸代號的含義：

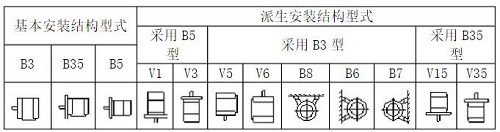

防爆電機安裝方式含義：

    安裝代號為：為IM+安裝結構，如IMB3。就是我們平常說的B3安裝方式。

    特別說明：凸緣就是我們常說的法蘭端蓋，D端為軸伸端

    IMB3：有底腳，借底腳安裝，底腳在下。

    IMB5：端蓋帶凸緣，凸緣有通孔，凸緣在D端，D端凸緣面安裝。

    IMB6：有底腳，借底腳安裝，從D端看底腳在左。

    IMB7：有底腳，借底腳安裝，從D端看底腳在右。

    IMB8：有底腳，借底腳安裝，底腳在上。

    IMB35：有底腳，端蓋帶凸緣，凸緣有通孔，凸緣在D端，借底腳安裝，底腳在下，用D端的凸緣面作附加安裝。

    IMV1：端蓋帶凸緣，凸緣有通孔，凸緣在D端，D端凸緣面安裝，D端向下。

    IMV3：端蓋帶凸緣，凸緣有通孔，凸緣在D端，D端凸緣面安裝，D端向上。

    IMV5：有底腳，借底腳安裝，D端向下。

    IMV6：有底腳，借底腳安裝，D端向上。

    IMV15：有底腳，端蓋帶凸緣，凸緣有通孔，凸緣在D端，借底腳安裝，用D端的凸緣面作附加安裝，D端在下。

    IMV35：有底腳，端蓋帶凸緣，凸緣有通孔，凸緣在D端，借底腳安裝，用D端的凸緣面作附加安裝，D端向上。

例：YBX3高效節(jié)能防爆電機的安裝方式

    防爆電機常見的安裝方式有：B3、B5、B34以及B35這幾種安裝方式。

代號B3：軸承為兩個端蓋式；機座：有底腳；軸伸：有軸伸；安裝型式：安裝在基礎結構上。

代號B5：軸承為兩個端蓋式；機座：無底腳；軸伸：有軸伸；安裝型式：借凸緣安裝。結構特點：端蓋上帶凸緣，凸緣有通孔，凸緣在D端。

代號B35：軸承為兩個端蓋式；機座：有底腳；軸伸：有軸伸；安裝型式：借底腳安裝在基礎構件上，并服用凸緣安裝。結構特點：端蓋上帶凸緣，凸 緣有通孔，凸緣在D端。

代號B34：軸承為兩個端蓋式；機座：有底腳；軸伸：有軸伸；安裝型式：借底腳安裝在基礎構件上，并服用凸緣平面安裝。結構特點：端蓋上帶凸緣 ，凸緣有螺孔餅有止口，凸緣在D端。

防爆電機安裝時需要注意的四點：

1、注意防爆電機的基礎信息是否匹配。

2、按照防爆電機的使用說明書，進行逐步操縱。

3、查看電機設備是否有“防爆合格證”以及防爆標志。

4、對防爆電機及其相配套的其他電氣設備的選型是否符合設計要求。
